Som leverantör av portalbearbetningscenter stöter jag ofta på frågor om dessa maskiners kapacitet, särskilt om ett portalbearbetningscenter kan utföra femaxlig bearbetning. I det här blogginlägget kommer jag att fördjupa mig i detta ämne och utforska de tekniska aspekterna, fördelarna och verkliga tillämpningarna av femaxlig bearbetning på portalplattformar.
Förstå Gantry Machining Centers
Gantry-bearbetningscenter är kända för sin robusta struktur och storskaliga bearbetningsmöjligheter. De har en broliknande struktur (portalen) som sträcker sig över arbetsstycket, vilket ger stabilitet och precision under bearbetningsprocessen. Dessa maskiner används ofta för att bearbeta stora och tunga arbetsstycken inom industrier som flyg, fordon och energi.
Det grundläggande portalbearbetningscentret arbetar vanligtvis i tre axlar: X - axeln (horisontell rörelse av bordet eller portalen), Y - axeln (längdrörelse) och Z - axeln (vertikal rörelse av spindeln). Denna konfiguration möjliggör ett brett utbud av bearbetningsoperationer, inklusive fräsning, borrning och borrning på plana eller enkelt formade ytor.
Konceptet med fem - axelbearbetning
Femaxlig bearbetning tar kapaciteten hos traditionell bearbetning till en ny nivå. Förutom de tre linjära axlarna (X, Y och Z) lägger den till två rotationsaxlar. Dessa rotationsaxlar kan vara i olika kombinationer, såsom A- och B-axlar (lutande och roterande runt X- respektive Y-axeln) eller C- och B-axlarna (roterande runt Z- respektive Y-axlarna).
Fördelen med femaxlig bearbetning är att den gör det möjligt för maskinen att närma sig arbetsstycket från flera vinklar utan att klämma om. Detta minskar inte bara inställningstiden utan möjliggör också bearbetning av komplexa geometrier som skulle vara extremt svåra eller omöjliga att uppnå med treaxliga maskiner. Till exempel kan pumphjul, turbinblad och flyg- och rymdkomponenter med komplexa konturer bearbetas exakt med femaxlig teknik.
Kan ett portalbearbetningscenter utföra femaxlig bearbetning?
Svaret är ja. Moderna portalbearbetningscenter kan utrustas med femaxliga funktioner. Genom att integrera de nödvändiga rotationsaxlarna i portalstrukturen kan tillverkare skapa maskiner som erbjuder både kraften och stabiliteten hos en portalplattform och flexibiliteten hos femaxlig bearbetning.
En av de viktigaste utmaningarna vid implementering av femaxlig bearbetning på ett portal är att säkerställa noggrannheten och styvheten hos rotationsaxlarna. Eftersom portalmaskiner är konstruerade för att hantera stora och tunga arbetsstycken, måste de extra roterande komponenterna vara tillräckligt robusta för att bibehålla precision under hög belastning. Avancerad ingenjörskonst och högkvalitativa komponenter krävs för att uppnå denna balans.
Våra erbjudanden för bearbetningscenter med fem axlar

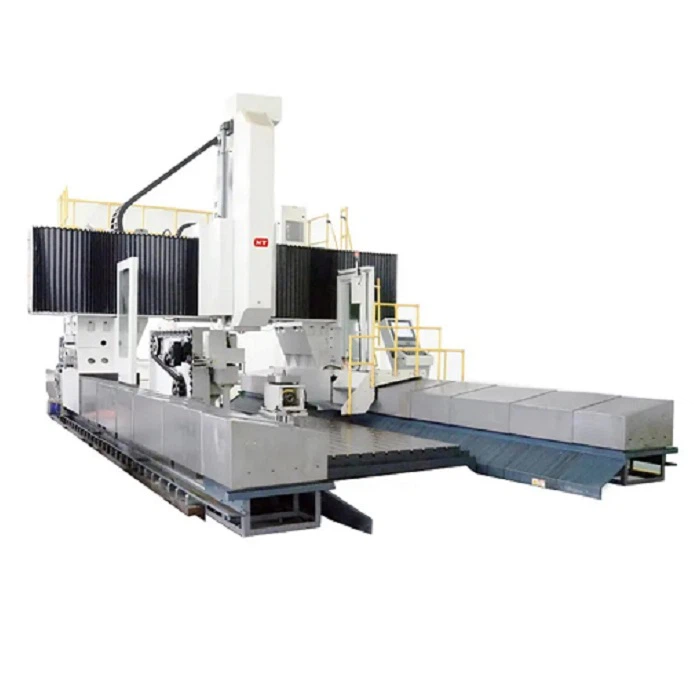

På vårt företag har vi en rad portalbearbetningscenter som kan utföra femaxlig bearbetning. Till exempel vår5 Axis Gantry Machining Centerär speciellt utformad för komplexa bearbetningsuppgifter. Den kombinerar styrkan hos en portalstruktur med mångsidigheten hos femaxlig teknologi.
Ett annat alternativ ärNGM - 30100W CNC-borr- och fräsningsbearbetningscenter med rörlig portal och balk. Denna maskin erbjuder femaxliga bearbetningsmöjligheter med hög precision, vilket gör den lämplig för industrier som kräver noggrannhet och effektivitet i storskalig produktion.
Vi har ocksåGantry Machining Center med fast bord, som kan anpassas med femaxlig funktionalitet. Den fasta bordsdesignen ger utmärkt stabilitet, och i kombination med femaxlig bearbetning kan den hantera en mängd olika komplexa arbetsstycken.
Fördelar med fem - Axis bearbetning på portalplattformar
- Reducerad installationstid: Som nämnts tidigare eliminerar femaxlig bearbetning behovet av flera inställningar. Detta minskar produktionstiden avsevärt, speciellt för komplexa delar som annars skulle kräva flera omklämningar på en treaxlig maskin.
- Förbättrad ytfinish: Genom att låta verktyget närma sig arbetsstycket från den optimala vinkeln kan femaxlig bearbetning uppnå en bättre ytfinish. Detta är särskilt viktigt för komponenter som kräver ytor av hög kvalitet, såsom flyg- och medicinska delar.
- Förbättrad precision: Möjligheten att kontinuerligt justera verktygets orientering under bearbetning resulterar i högre precision. Detta är avgörande för industrier där snäva toleranser krävs, såsom fordons- och elektronikindustrin.
- Ökad produktivitet: Med möjligheten att bearbeta komplexa delar i en enda installation, kan femaxliga portalbearbetningscenter öka den totala produktiviteten. Detta innebär att tillverkare kan producera fler delar på kortare tid, vilket leder till kostnadsbesparingar och en konkurrensfördel på marknaden.
Verkliga tillämpningar
Kombinationen av portalstruktur och femaxlig bearbetning har hittat många tillämpningar i olika industrier:
- Flyg och rymd: Inom flygindustrin har komponenter som motorkåpor, vingribbor och delar av landningsställ ofta komplexa geometrier. Femaxliga portalbearbetningscenter kan bearbeta dessa delar exakt, vilket säkerställer hög kvalitet och tillförlitlighet.
- Bil: Biltillverkare använder femaxliga portalmaskiner för att tillverka motorblock, transmissionskomponenter och specialtillverkade formar. Möjligheten att bearbeta komplexa former hjälper till att förbättra fordonens prestanda och effektivitet.
- Energi: Inom energisektorn kräver komponenter till turbiner, generatorer och olje- och gasutrustning högprecisionsbearbetning. Femaxliga portalbearbetningscenter kan hantera de storskaliga och komplexa bearbetningsuppgifter som är förknippade med dessa komponenter.
Slutsats
Sammanfattningsvis kan ett portalbearbetningscenter verkligen utföra femaxlig bearbetning. Kombinationen av portalens stabilitet och flexibiliteten hos femaxlig teknologi erbjuder en kraftfull lösning för bearbetning av komplexa och storskaliga arbetsstycken. Vårt företag, som en ledande leverantör av portalbearbetningscenter, har åtagit sig att tillhandahålla högkvalitativa femaxliga portalmaskiner som möter våra kunders olika behov.
Om du är intresserad av att lära dig mer om våra femaxliga portalbearbetningscenter eller har specifika krav för dina bearbetningsprojekt, är du välkommen att kontakta oss för vidare diskussion. Vi ser fram emot möjligheten att arbeta med dig och hjälpa dig att uppnå dina tillverkningsmål.
